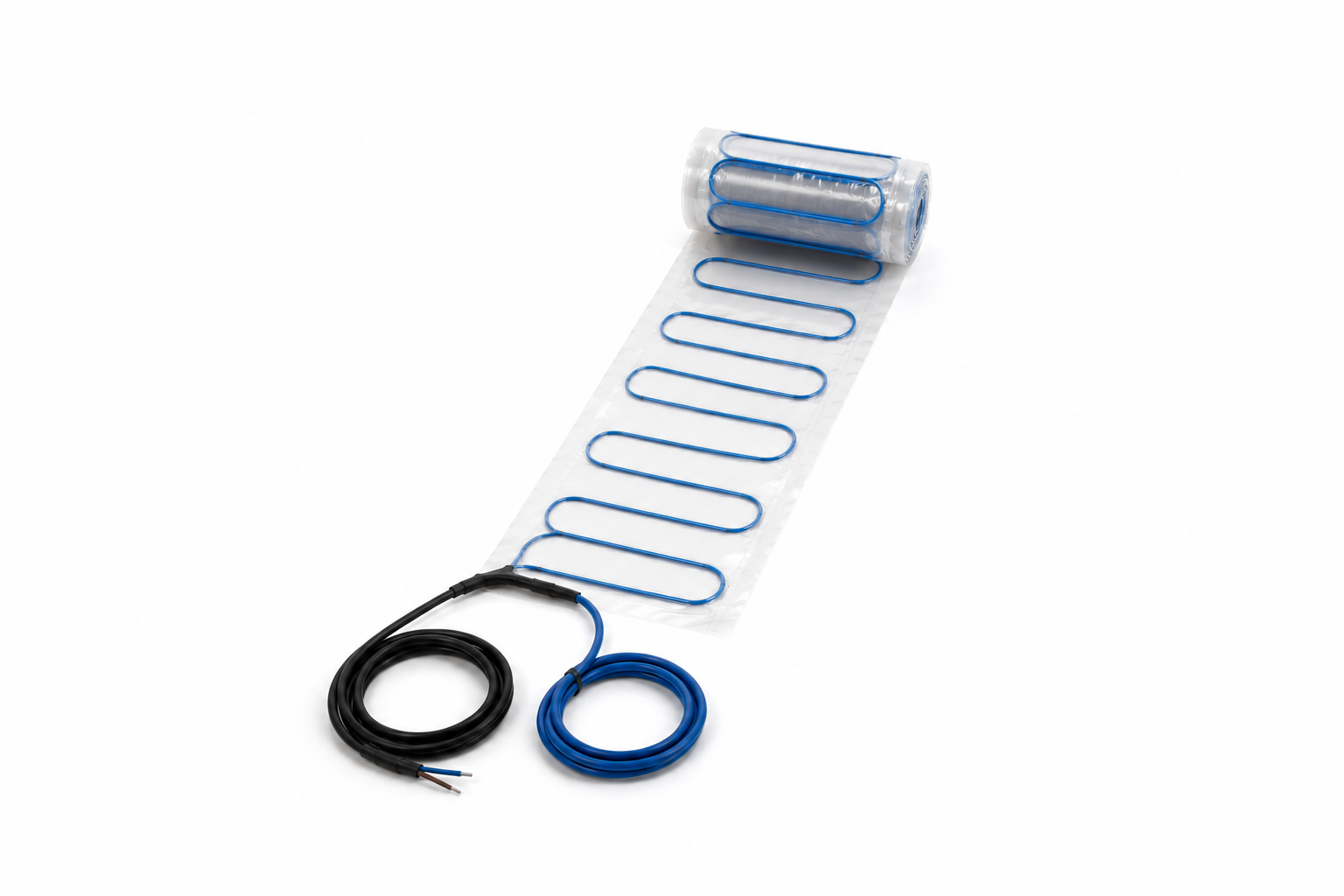

Trame chauffante ELSOL pour sols de chambres froides négatives
La gamme ELSOL est constituée de trames chauffantes spécialement conçues pour la protection des sols de chambres froides négatives contre les phénomènes de gel et de soulèvement du dallage.

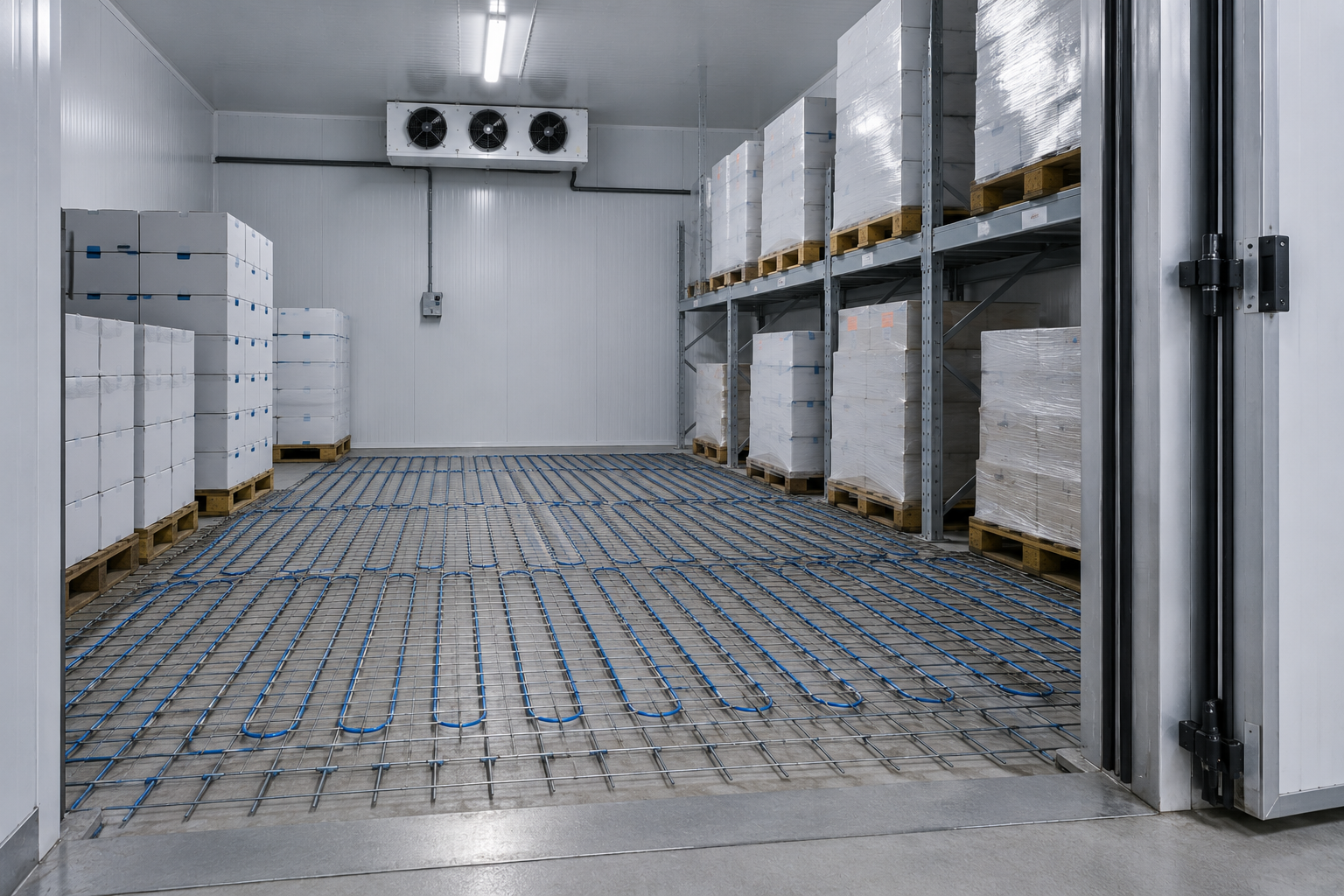

Installées sous les chambres froides, les trames chauffantes créent une barrière thermique permettant de compenser les pertes de chaleur du sol et d'empêcher la formation de glace dans le substrat.
Chaque trame ELSOL intègre deux câbles chauffants indépendants : un circuit principal et un circuit de secours. Cette conception garantit une continuité de service optimale pour des installations dont l'accès est souvent difficile et coûteux après mise en œuvre.
Présentation
Les trames chauffantes ELSOL sont destinées aux sols de chambres froides positives ou négatives nécessitant une protection contre le gel du terrain support.
La solution consiste à installer une trame chauffante sous le dallage afin de maintenir une température suffisante pour éviter le soulèvement des sols provoqué par le gel du substrat.
Pour renforcer la sécurité de fonctionnement, les trames ELSOL sont équipées de deux câbles chauffants : un câble principal et un câble de secours. Les deux circuits ne doivent jamais fonctionner simultanément.
L'installation doit être régulée à l'aide d'un thermostat électronique ELTRACE de type ELTE ou ELTH-B390. La sonde de température est placée dans un doigt de gant afin de pouvoir être remplacée sans intervention sur l'ouvrage.
Applications
- Chambres froides négatives.
- Entrepôts frigorifiques.
- Zones de stockage frigorifique.
- Industries agroalimentaires.
- Plateformes logistiques réfrigérées.
- Locaux de conservation à basse température.
- Installations frigorifiques industrielles.
Avantages
- Protection efficace contre le soulèvement des sols dû au gel.
- Double circuit chauffant : principal et secours.
- Fiabilité renforcée pour les installations critiques.
- Installation sous dallage simple et durable.
- Compatible avec les régulations ELTRACE ELTE et ELTH-B390.
- Large gamme de puissances et surfaces couvertes.
- Maintenance facilitée grâce à la sonde remplaçable.
- Solution adaptée aux chambres froides industrielles et commerciales.
Caractéristiques techniques
| Référence | ELSOL |
| Type | Trame chauffante double circuit |
| Application | Protection des sols de chambres froides |
| Technologie | Câble principal + câble de secours |
| Tension nominale | 230 V ou 400 V |
| Câble de liaison froide | 1,5 mm² |
| Tolérance | -5 % / +10 % |
| Température minimale d'installation | +5 °C |
| Rayon de courbure minimum | 5 × Da |
| Jonction chaud/froid | Étanche |
| Puissance installée recommandée | 20 à 40 W/m² |
Une solution adaptée à chaque besoin
La gamme ELSOL est disponible en plusieurs puissances afin de couvrir des surfaces allant de quelques mètres carrés jusqu'à plus de 100 m².
| Référence | Puissance | Tension | Surface maximale |
|---|---|---|---|
| ELSOL-100 | 2 × 100 W | 230 V | 6 m² |
| ELSOL-250 | 2 × 250 W | 230 V | 16 m² |
| ELSOL-485 | 2 × 485 W | 230 V | 32 m² |
| ELSOL-830 | 2 × 830 W | 400 V | 55 m² |
| ELSOL-1000 | 2 × 1000 W | 230 V | 66 m² |
| ELSOL-1100 | 2 × 1100 W | 400 V | 73 m² |
| ELSOL-1700 | 2 × 1700 W | 400 V | 113 m² |
Documentation associée
Téléchargez la documentation ELSOL pour consulter les caractéristiques techniques détaillées, les dimensions disponibles et les recommandations d'installation.
La version complète de ce document est disponible au format PDF.
Téléchargez la documentation ELSOL pour consulter les caractéristiques techniques détaillées.
